HS SERIES
iiDスペーサーに関する注意事項
- ■ iiDスペーサーは全て1セット2枚入りとなります。また、BHA/SHAシリーズはスペーサー締結用のボルト/ナットが付属します。
- ■ 車両ハブ周辺形状およびホイール裏側のボア周辺形状を確認の上、適切なスペーサーをご購入ください。
特に、車両ハブ高さは必ず測定していただき、使用したい商品の「許容ハブ高さ」の数値未満であること確認してください。 - ■ スペーサーの厚さやホイールのオフセット等によってはタイヤ・ホイールがフェンダーやタイヤハウスに接触する場合があります。車両の状態を確認の上、ご購入ください。
- ■ スペーサー装着時にはホイール裏側の取付け面と車両ハブ周辺の錆・汚れ等を落としてください。
- ■ 車両ハブ周辺およびホイール裏側に異物や突起がある場合はスペーサーを装着しないでください。
- ■ 車両ハブ周辺形状およびホイール裏側のボア周辺形状を確認し、それぞれスペーサーとの間に隙間がないことを確認した上でスペーサーを装着してください。
- ■≪WS/HSシリーズ装着時≫
装着ホイールが適正に装着できるホイールボルトの首下寸法よりも、スペーサーの厚さ分長い首下寸法のホイールボルト(ロングボルト)をご使用ください。
例)首下寸法27mmのホイールボルト使用車に15mmスペーサーを装着する場合 ⇒ 首下寸法42mmのホイールボルトをご使用ください。 - ■≪WS/HSシリーズ装着時≫
ロングボルトを使用してホイールおよびスペーサーを共締めする際は車両ハブ裏側への突出にご注意ください。車両を破損するおそれがあります。 - ■≪BHAシリーズ装着時≫
スペーサーの厚さによってはホイール締結用ボルトが底付きし、ホイールを締結できない場合があります。その際は使用を中止してください。 - ■≪SHAシリーズ装着時≫
スペーサーの厚さによっては車両側スタッドボルトがスペーサーから突出し、ホイールを締結できない場合があります。その際は使用を中止してください。 - ■ 使用するボルト・ナットにはオイルやグリスを塗らないでください。必要以上に力が掛かり破損するおそれがあります。
- ■ ボルト・ナット締結時にはトルクレンチを使用して適正トルクで締付けを行ってください。適正トルクは車両の取扱説明書や車両販売店でご確認ください。
- ■ スライドドア装備車にスペーサーを装着する場合、タイヤ・ホイールのはみ出しにご注意ください。スライドドアがタイヤ・ホイールと干渉し開かなくなるおそれがあります。
- ■ スチールホイールは取付け面が平面ではないため、スペーサーを使用しないでください。
- ■ スペーサー装着後は締め付け状態確認のため、100km程度走行後を目安に増し締めを行ってください。
- ■ スペーサー装着後はタイヤの偏磨耗を防ぐため、アライメント調整をお薦めします。
- ■ タイヤ・ホイールに強い衝撃を受けた場合、スペーサーに無理な力が掛かり破損するおそれがあります。
そのまま使用を続けると事故に繋がるおそれがありますので、直ちに使用を中止してください。 - ■ iiDスペーサーは競技専用部品のため、一般公道での使用はできません。
- ■ 商品到着後1週間以内に商品間違い等がないかご確認ください。1週間以上経過してからの返品・交換は原則、お受けできません。
- ■ 商品装着後のお客様都合による返品・交換は一切お受けできません。
- ■ 商品取扱い時の誤りや商品間違いにより発生した全てのトラブル(商品および車両の故障・破損等)については、一切保証いたしません。
- ■ 万が一、商品不良が発覚した場合は直ちに使用を中止し、販売店もしくは弊社までご連絡ください。返品・交換等の対応をさせていただきます。
なお、保証対象は原則、無加工の商品のみとなります。装着により発生した作業工賃や車両破損等に関しては保証対象外となりますので予めご了承ください。
iiDスペーサー形状について

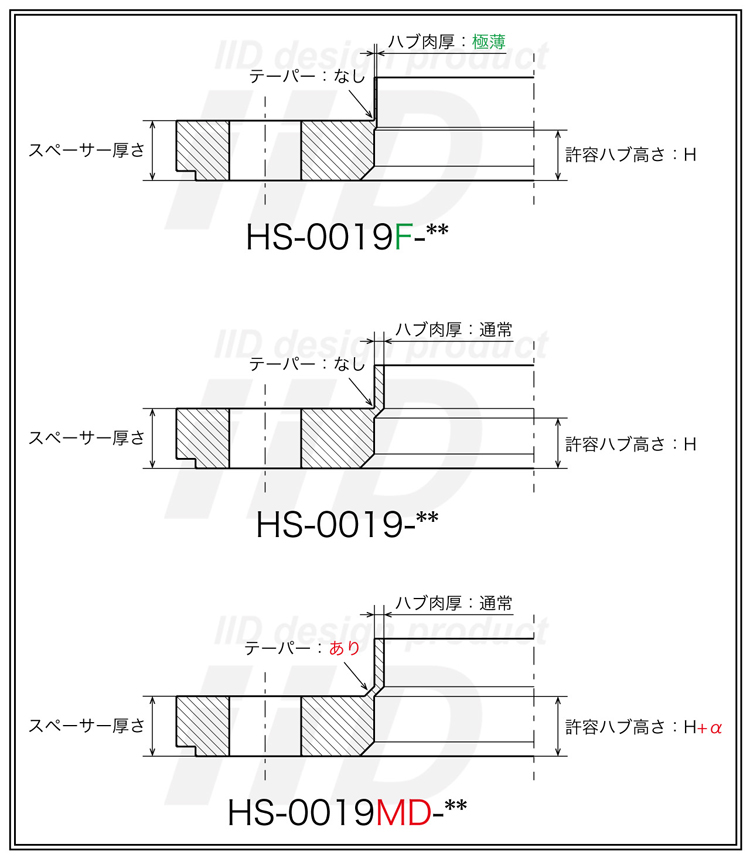

- ■ HSシリーズは同じP.C.D.・適合ハブ径・厚さでも3種類の品番設定がある場合があり、それぞれ形状が異なります。
例)HS-0019F-15(F品番)、HS-0019-15(無印品番)、HS-0019MD-15(MD品番) 等 - ■ F品番は無印品番に対し、スペーサーハブを極限まで薄くし、車両側の円錐台形状ハブとの干渉を回避可能とした商品です。
- ■ MD品番は無印品番に対し、スペーサーハブの立上り部分をテーパー形状とし、許容ハブ高さを大きくした商品です。
- ■ それぞれの形状については下記イメージ図にてご確認ください。
BMW
品番 | 穴数 | P.C.D. [mm] |
外径 [mm] |
適合ハブ径 [mm] |
適合ボア径 [mm] |
ハブ | 厚さ [mm] |
許容ハブ高 [mm] |
税別価格 |
---|---|---|---|---|---|---|---|---|---|
HS-0024MD-12.5 | 5 | 120 | 149 | 72.5 | 72.6 | 付き | 12.5 | 14.0 | ¥16,000/A |
HS-0024MD-15 | 5 | 120 | 149 | 72.5 | 72.6 | 付き | 15 | 15.7 | ¥16,000/A |
HS-0024-12.5 *1 | 5 | 120 | 149 | 72.5 | 72.6 | 付き | 12.5 | 12.0 | ¥16,000/A |
HS-0024-15 *1 | 5 | 120 | 149 | 72.5 | 72.6 | 付き | 15 | 13.7 | ¥16,000/A |
HS-0024-20 | 5 | 120 | 149 | 72.5 | 72.6 | 付き | 20 | 18.7 | ¥18,000/A |
HS-0024-25 | 5 | 120 | 149 | 72.5 | 72.6 | 付き | 25 | 23.2 | ¥20,000/A |
HS-0025-12 | 5 | 120 | 149 | 74.0 | 74.1 | 付き | 12 | 11.3 | ¥16,000/A |
HS-0025-15 | 5 | 120 | 149 | 74.0 | 74.1 | 付き | 15 | 13.7 | ¥16,000/A |
HS-0025-20 | 5 | 120 | 149 | 74.0 | 74.1 | 付き | 20 | 18.7 | ¥18,000/A |
*1 在庫限り
AUDI / VW
品番 | 穴数 | P.C.D. [mm] |
外径 [mm] |
適合ハブ径 [mm] |
適合ボア径 [mm] |
ハブ | 厚さ [mm] |
許容ハブ高 [mm] |
税別価格 |
---|---|---|---|---|---|---|---|---|---|
HS-0007MD-12.5 | 5 | 100/112 | 149 | 57.0 | 57.1 | 付き | 12.5 | 14.0 | ¥16,000/A |
HS-0007MD-15 | 5 | 100/112 | 149 | 57.0 | 57.1 | 付き | 15 | 15.7 | ¥16,000/A |
HS-0007-10 *1 | 5 | 100/112 | 149 | 57.0 | 57.1 | 付き | 10 | 10.2 | ¥15,000/A |
HS-0007-12 *1 | 5 | 100/112 | 149 | 57.0 | 57.1 | 付き | 12 | 11.2 | ¥16,000/A |
HS-0007-15 *1 | 5 | 100/112 | 149 | 57.0 | 57.1 | 付き | 15 | 13.2 | ¥16,000/A |
HS-0007-20 | 5 | 100/112 | 149 | 57.0 | 57.1 | 付き | 20 | 17.2 | ¥18,000/A |
HS-0007-25 | 5 | 100/112 | 149 | 57.0 | 57.1 | 付き | 25 | 22.2 | ¥20,000/A |
*1 在庫限り
MERCEDES BENZ / AUDI *1 / VW *1 / BMW *1 / BMW MINI *1
品番 | 穴数 | P.C.D. [mm] |
外径 [mm] |
適合ハブ径 [mm] |
適合ボア径 [mm] |
ハブ | 厚さ [mm] |
許容ハブ高 [mm] |
税別価格 |
---|---|---|---|---|---|---|---|---|---|
HS-0019F-10 *2 | 5 | 112 | 149 | 66.5 | 66.6 | 付き | 10 | 10.0 | ¥15,000/A |
HS-0019F-12.5 *2 | 5 | 112 | 149 | 66.5 | 66.6 | 付き | 12.5 | 12.0 | ¥16,000/A |
HS-0019F-15 *2 | 5 | 112 | 149 | 66.5 | 66.6 | 付き | 15 | 13.2 | ¥16,000/A |
HS-0019F-20 *2 | 5 | 112 | 149 | 66.5 | 66.6 | 付き | 20 | 17.2 | ¥18,000/A |
HS-0019F-25 *2 | 5 | 112 | 149 | 66.5 | 66.6 | 付き | 25 | 22.5 | ¥20,000/A |
HS-0019-10 | 5 | 112 | 149 | 66.5 | 66.6 | 付き | 10 | 10.0 | ¥15,000/A |
HS-0019-12.5 | 5 | 112 | 149 | 66.5 | 66.6 | 付き | 12.5 | 12.0 | ¥16,000/A |
HS-0019-15 | 5 | 112 | 149 | 66.5 | 66.6 | 付き | 15 | 13.2 | ¥16,000/A |
HS-0019-20 | 5 | 112 | 149 | 66.5 | 66.6 | 付き | 20 | 17.2 | ¥18,000/A |
HS-0019-25 | 5 | 112 | 149 | 66.5 | 66.6 | 付き | 25 | 22.5 | ¥20,000/A |
HS-0019MD-12.5 *3 | 5 | 112 | 149 | 66.5 | 66.6 | 付き | 12.5 | 14.0 | ¥16,000/A |
HS-0019MD-15 *3 | 5 | 112 | 149 | 66.5 | 66.6 | 付き | 15 | 14.0 | ¥16,000/A |
HS-0019MD-20 *3 | 5 | 112 | 149 | 66.5 | 66.6 | 付き | 20 | 18.2 | ¥18,000/A |
*1 10mm装着不可
*2 2014年以前のMERCEDES BENZ車両のフロント(円錐台形状ハブ)用
*3 ホイールボア部の面取りがC3以上の車両に適合
MERCEDES BENZ W463A *1 / W463 G-Class
品番 | 穴数 | P.C.D. [mm] |
外径 [mm] |
適合ハブ径 [mm] |
適合ボア径 [mm] |
ハブ | 厚さ [mm] |
許容ハブ高 [mm] |
税別価格 |
---|---|---|---|---|---|---|---|---|---|
HS-0032-10 | 5 | 130 | 169 | 84.0 | 84.1 | 付き | 10 | 10.0 | ¥17,000/A |
HS-0032-15 | 5 | 130 | 169 | 84.0 | 84.1 | 付き | 15 | 13.2 | ¥19,000/A |
HS-0032-20 | 5 | 130 | 169 | 84.0 | 84.1 | 付き | 20 | 18.2 | ¥20,000/A |
*1 10mm装着不可
PORSCHE / AUDI *1 /VW *1
品番 | 穴数 | P.C.D. [mm] |
外径 [mm] |
適合ハブ径 [mm] |
適合ボア径 [mm] |
ハブ | 厚さ [mm] |
許容ハブ高 [mm] |
税別価格 |
---|---|---|---|---|---|---|---|---|---|
HS-0030-10 | 5 | 130 | 169 | 71.5 | 71.6 | 付き | 10 | 10.2 | ¥17,000/A |
HS-0030IDS-10 *2 | 5 | 130 | 169 | 71.5 | 71.6 | 付き | 10 | - | ¥18,000/A |
HS-0030IDS5PS-10 *3 | 5 | 130 | 169 | 71.5 | 71.6 | 付き | 10 | - | ¥18,000/A |
HS-0030IDS5PS-12.5 *3 | 5 | 130 | 169 | 71.5 | 71.6 | 付き | 12.5 | - | ¥20,000/A |
HS-0030-15 | 5 | 130 | 169 | 71.5 | 71.6 | 付き | 15 | 13.7 | ¥19,000/A |
HS-0030-20 | 5 | 130 | 169 | 71.5 | 71.6 | 付き | 20 | 18.2 | ¥20,000/A |
HS-0030-25 | 5 | 130 | 169 | 71.5 | 71.6 | 付き | 25 | 23.2 | ¥21,000/A |
*1 10mm装着不可
*2 ハブ形状3本爪タイプ
*3 ハブ形状5本爪タイプ
FERRARI *1 / MASERATI
品番 | 穴数 | P.C.D. [mm] |
外径 [mm] |
適合ハブ径 [mm] |
適合ボア径 [mm] |
ハブ | 厚さ [mm] |
許容ハブ高 [mm] |
税別価格 |
---|---|---|---|---|---|---|---|---|---|
HS-0020-10 | 5 | 108/114.3 | 149 | 67.0 | 67.1 | 付き | 10 | 10.0 | ¥15,000/A |
HS-0020-15 | 5 | 108/114.3 | 149 | 67.0 | 67.1 | 付き | 15 | 13.2 | ¥16,000/A |
HS-0020-20 | 5 | 108/114.3 | 149 | 67.0 | 67.1 | 付き | 20 | 17.2 | ¥18,000/A |
HS-0020-25 | 5 | 108/114.3 | 149 | 67.0 | 67.1 | 付き | 25 | 23.2 | ¥20,000/A |
HS-0027-12LA *2 | 5 | 114.3 | 149 | 67.0 | 67.1 | 付き | 12 | 11.2 | ¥19,000/A |
HS-0027-15LA *2 | 5 | 114.3 | 149 | 67.0 | 67.1 | 付き | 15 | 13.2 | ¥21,000/A |
HS-0027-20LA *2 | 5 | 114.3 | 149 | 67.0 | 67.1 | 付き | 20 | 17.2 | ¥22,000/A |
*1 10mm装着不可
*2 2004年以降のP.C.D.:114.3の車両用
LANDROVER
品番 | 穴数 | P.C.D. [mm] |
外径 [mm] |
適合ハブ径 [mm] |
適合ボア径 [mm] |
ハブ | 厚さ [mm] |
許容ハブ高 [mm] |
税別価格 |
---|---|---|---|---|---|---|---|---|---|
HS-0034MD-12.5 | 5 | 120 | 158 | 72.5 | 72.6 | 付き | 12.5 | 14 | ¥16,000/A |
HS-0034MD-15 | 5 | 120 | 158 | 72.5 | 72.6 | 付き | 15 | 15.7 | ¥16,000/A |
HS-0034-20 | 5 | 120 | 158 | 72.5 | 72.6 | 付き | 20 | 18.7 | ¥18,000/A |
HS-0034-25 | 5 | 120 | 158 | 72.5 | 72.6 | 付き | 25 | 23.2 | ¥20,000/A |
TOYOTA / LEXUS
品番 | 穴数 | P.C.D. [mm] |
外径 [mm] |
適合ハブ径 [mm] |
適合ボア径 [mm] |
ハブ | 厚さ [mm] |
許容ハブ高 [mm] |
税別価格 |
---|---|---|---|---|---|---|---|---|---|
HS-44601MD-12.5 | 5 | 114.3 | 149 | 60.0 | 60.1 | 付き | 12.5 | 14.0 | ¥16,000/A |
HS-44601MD-15 | 5 | 114.3 | 149 | 60.0 | 60.1 | 付き | 15 | 15.7 | ¥16,000/A |
HS-44601MD-20 | 5 | 114.3 | 149 | 60.0 | 60.1 | 付き | 20 | 18.2 | ¥18,000/A |
VOLVO / SAAB
品番 | 穴数 | P.C.D. [mm] |
外径 [mm] |
適合ハブ径 [mm] |
適合ボア径 [mm] |
ハブ | 厚さ [mm] |
許容ハブ高 [mm] |
税別価格 |
---|---|---|---|---|---|---|---|---|---|
HS-0016-10 | 5 | 108/110 | 149 | 65.0 | 65.1 | 付き | 10 | 10.0 | ¥15,000/A |
HS-0016-15 | 5 | 108/110 | 149 | 65.0 | 65.1 | 付き | 15 | 13.2 | ¥16,000/A |
BMW MINI
品番 | 穴数 | P.C.D. [mm] |
外径 [mm] |
適合ハブ径 [mm] |
適合ボア径 [mm] |
ハブ | 厚さ [mm] |
許容ハブ高 [mm] |
税別価格 |
---|---|---|---|---|---|---|---|---|---|
HS-0003-12.5 | 4 | 100 | 139 | 56.0 | 56.1 | 付き | 12.5 | 11.7 | ¥16,000/A |
HS-0003-15 | 4 | 100 | 139 | 56.0 | 56.1 | 付き | 15 | 13.2 | ¥16,000/A |
FIAT / ABARTH
品番 | 穴数 | P.C.D. [mm] |
外径 [mm] |
適合ハブ径 [mm] |
適合ボア径 [mm] |
ハブ | 厚さ [mm] |
許容ハブ高 [mm] |
税別価格 |
---|---|---|---|---|---|---|---|---|---|
HS-0041-10 | 4 | 98/100 | 149 | 58.0 | 58.1 | 付き | 10 | 10.2 | ¥15,000/A |
HS-0041-12.5 | 4 | 98/100 | 149 | 58.0 | 58.1 | 付き | 12.5 | 11.2 | ¥16,000/A |
HS-0041-15 | 4 | 98/100 | 149 | 58.0 | 58.1 | 付き | 15 | 13.2 | ¥16,000/A |
HS-0041-20 | 4 | 98/100 | 149 | 58.0 | 58.1 | 付き | 20 | 18.2 | ¥18,000/A |
RENAULT Twingo / SMART
品番 | 穴数 | P.C.D. [mm] |
外径 [mm] |
適合ハブ径 [mm] |
適合ボア径 [mm] |
ハブ | 厚さ [mm] |
許容ハブ高 [mm] |
税別価格 |
---|---|---|---|---|---|---|---|---|---|
HS-0013-15 | 4 | 100 | 149 | 60.0 | 60.1 | 付き | 15 | 14.5 | ¥16,000/A |
HS-0013-20 | 4 | 100 | 149 | 60.0 | 60.1 | 付き | 20 | 17.2 | ¥18,000/A |
MCC SMART
品番 | 穴数 | P.C.D. [mm] |
外径 [mm] |
適合ハブ径 [mm] |
適合ボア径 [mm] |
ハブ | 厚さ [mm] |
許容ハブ高 [mm] |
税別価格 |
---|---|---|---|---|---|---|---|---|---|
HS-0005-10 | 3 | 112 | 139 | 57.0 | 57.1 | 付き | 10 | 10.2 | ¥15,000/A |
HS-0005-15 | 3 | 112 | 139 | 57.0 | 57.1 | 付き | 15 | 13.5 | ¥16,000/A |
変換スペーサー
品番 | 穴数 | P.C.D. [mm] |
外径 [mm] |
適合ハブ径 [mm] |
適合ボア径 [mm] |
ハブ | 厚さ [mm] |
許容ハブ高 [mm] |
税別価格 |
---|---|---|---|---|---|---|---|---|---|
HS-0026-12 | 5 | 120 | 149 | 74.0 | 72.6 | 付き | 12 | 11.7 | ¥16,000/A |
HS-0026-15 | 5 | 120 | 149 | 74.0 | 72.6 | 付き | 15 | 13.7 | ¥16,000/A |
HS-0026-20 | 5 | 120 | 149 | 74.0 | 72.6 | 付き | 20 | 18.7 | ¥18,000/A |
